對焊蝶閥

對焊蝶閥

產品型號：D363H/W

公稱通經：DN80～2000mm、NPS3"～80"

公稱壓力：PN0.6-6.4MPa,ANSI 150Lb-1500Lb

適用溫度：碳鋼：-29℃～425℃，不銹鋼：-40℃～650℃

適用介質：水、熱水、蒸汽、油品

驅動形式：蝸輪傳動、電動、氣動、液動

焊接標準：GB12224、ANSI B16.25、DIN2559



產品結構特征

對焊式雙向密封蝶閥是將正錐角旋轉一個角度改為斜錐角，這樣閥桿與閥體中心偏心減小，開啟力矩也隨之減小。廣泛用于冶金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。


其主要結構特點有

1、蝶板與密封面啟閉無摩擦，強制密封；

2、可以任意位置安裝；

3、零泄漏結構設計；

4、可選擇金屬與非金屬，金屬與金屬密封方式；

5、有單向閥門和雙向閥門供客戶選擇；

6、可選擇動負載式填料;

7、可選擇低泄露填料滿足ISO 15848要求;

8、閥桿可加長設計;

9、可以按客戶要求設計低溫閥門或超低溫閥門。

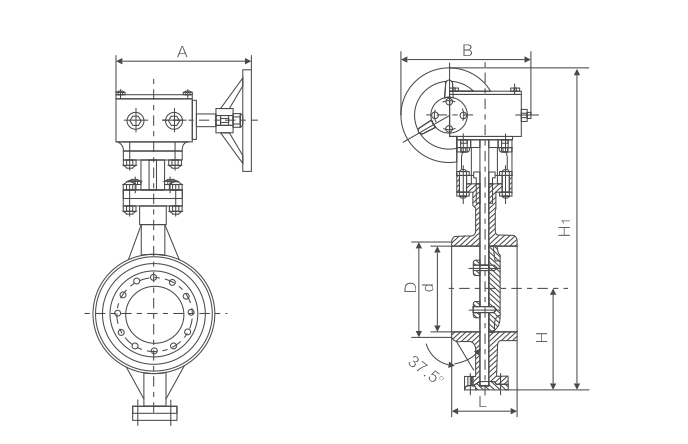

主要外形連接尺寸

公稱壓力 通徑 外形尺寸（參考值）
DN IN L D d H H1 A B

D363H

PN0.6MPa

600 24 390 636 602 499 1280 570 660
700 28 430 726 692 566 1480 750 550
800 32 470 826 792 632 1608 750 550
900 36 510 926 892 693 1857 750 550
1000 40 550 1028 992 757 2038 900 750
1200 48 630 1228 1192 851 2237 1000 925
1400 56 710 1428 1392 876 2411 1000 925
1600 64 790 1628 1592 1095 2756 1000 925
1800 72 870 1828 1792 1214 3093 1100 980
2000 80 950 2028 1992 1332 3355 1100 980

D363H

PN1.0MPa

600 24 390 636 602 499 1280 570 660
700 28 430 726 692 566 1480 750 550
800 32 470 826 792 632 1608 750 550
900 36 510 926 892 693 1857 750 550
1000 40 550 1028 992 757 2038 900 750
1200 48 630 1228 1192 851 2237 1000 925
1400 56 710 1428 1392 876 2411 1000 925
1600 64 790 1628 1592 1095 2756 1000 925
1800 72 870 1828 1792 1214 3093 1100 980
2000 80 950 2028 1992 1332 3355 1100 980

D363H

PN1.6MPa

80 3 180 90 78 90 356 180 200
100 4 190 110 96 100 375 180 200
125 5 200 135 121 113 401 180 200
150 6 210 161 146 130 450 270 280
200 8 230 222 202 205 545 400 425
250 10 250 278 254 235 630 400 425
300 12 270 330 303 275 715 450 560
350 14 290 382 351 309 817 450 560
400 15 310 432 398 346 923 535 580
450 18 330 484 450 392 1059 535 580
500 20 350 535 501 427 1126 535 580
600 24 390 636 602 509 1369 570 660
700 28 430 726 692 572 1492 750 550
800 32 470 826 792 638 1622 750 550
900 36 510 926 892 700 1924 750 550
1000 40 550 1028 992 765 2054 900 750
1200 48 630 1228 1190 860 2259 1000 925
1400 56 710 1428 1392 986 2610 1000 925
1600 64 790 1628 1590 1106 2856 1000 925
1800 72 870 1828 1792 1226 3121 1100 980
2000 80 950 2028 1992 1345 3385 1100 980

D363H

PN2.5MPa

80 3 180 90 78 90 356 180 200
100 4 190 110 96 106 387 180 200
125 5 200 135 121 122 413 180 200
150 6 210 161 146 136 459 270 280
200 8 230 222 202 215 585 400 425
250 10 250 278 254 247 649 400 425
300 12 270 330 303 288 771 450 560
350 14 290 382 351 333 929 450 560
400 15 310 432 398 359 993 535 580
450 18 330 484 450 405 1053 535 580
500 20 350 535 501 444 1245 535 580
600 24 390 636 602 521 1750 570 660
700 28 430 726 692 586 1519 750 550
800 32 470 826 792 659 1659 750 550
900 36 510 926 892 720 1829 750 550
1000 40 550 1028 992 780 1949 900 750
1200 48 630 1228 1190 889 2243 1000 925
1400 56 710 1428 1392 1000 2462 1000 925

D363H

PN4.0MPa

80 3 180 90 78 108 430 180 200
100 4 190 110 96 108 390 180 200
125 5 200 135 120 120 414 180 200
150 6 210 161 145 135 494 270 280
200 8 230 222 200 202 578 400 425
250 10 250 278 252 235 673 400 425
300 12 270 330 301 280 793 450 560
350 14 290 382 351 315 921 450 560
400 15 310 432 398 355 1021 535 580
450 18 330 484 448 370 1143 535 580
500 20 350 535 495 420 1192 535 580
600 24 390 636 595 490 1327 570 660


冠環閥門服務體系（以下簡稱我司）
      隨著經濟高速發展，市場競爭越來越激烈，用戶對閥門產品的要求也越來越多，并且對服務的要求也越來越高；我司銷售部門為適應市場發展的要求，專業設立了服務培訓組，為服務質量添加完善的工作，我司的售前、售中、售后服務工作經由專業的銷售員來完成。

一、冠環閥門售前服務：
      做到技術與銷售的良好結合，讓用戶的每一次采購都有較好的服務體驗。
      ①進行采購前產品技術溝通和交流，主動給予建議。
      ②在進行產品型號選擇時考慮是否成本合理工礦效率等問題。
      ③不能達到工礦要求時，根據客戶的特殊要求，安排設計師合理改善。

二、冠環閥門售中服務：
      尊重每位用戶；給用戶一份省心，放心的整體價值服務。
      ①進行性價比：比價格，比質量，比服務，反思是否有不做到位的地方。
      ②嚴格按相關標準和技術要求進行閥門的檢測和試驗。
      ③在合作過程中，依照合同，保質保量準時交貨，隨時保持與用戶聯系。
      ④定制期間，相關技術人員可來我司進行產品監造和檢驗，同時，我司會提供該產品的結構圖及詳細文件資料，來做監造文件。
      ⑤對特殊工礦或定做的產品，可協商專業技術員親臨現場指導。
      ⑥我公司在發貨前以電話進行產品型號、口徑、數量、件數的確認。

三、冠環閥門售后服務：
      好的服務鑄就好的企業讓客戶無后顧之憂。
      ①按合同要求提供產品的合格證、檢驗報告、安裝說明書等。
      ②顧客在驗收產品過程中，如出現與合同要求不符時，我司接到顧客通知后兩小時內給予處理。
      ③我司提供十二個月的產品質保期，時間從驗收合格之日起計算。
      ④在正確安裝和使用下，出現產品質量問題，本公司將負責到底。

冠環閥門包修包換承諾：
      ①在正常的儲運、安裝、保養、使用條件下，因產品的質量問題不能正常使用時，提供三保四包: 保質、保量、保及時、包修、包換、包退、包損失。
      ②在接到質量信息反饋時，將在24小時內提出處理意見，并做到100小時內趕到現場做處理。
      ③可根據用戶需求協商提供備品、備件和安裝、調試、維修服務。

      為了讓您采購到滿意的閥門，減少閥門訂購過程出現的問題，也是提高我們工作人員的工作效率。我們希望您提供詳盡的訂貨需求，以便我們?yōu)槟岣吒艿降姆?


閥門訂貨說明：

      1、①產品名稱與型號，②公稱直徑，③閥體材質，④公稱壓力，⑤使用介質，⑥使用溫度，⑦驅動方式，⑧是否帶附件，以便我們的為您正確選型。

      2、如有特殊要求時請在訂購產品時注明。

      3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

      4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。


歡迎您訪問我們的網站，如有任何疑問，您可以致電給我們，我們一定會盡心盡力為您提供高品質的服務，詳細咨詢：15000098987。
