電動對夾式硬密封蝶閥

電動對夾式硬密封蝶閥

產品型號：D971H/W

公稱通徑：DN50~1200mm

壓力范圍：PN1.0~2.5MPa

適用溫度：碳鋼：-29℃～400℃ 、不銹鋼：-40℃～600℃

適用介質：空氣、水、污水、蒸氣、煤氣、油品等

閥門材質：鑄鋼、不銹鋼

制造標準：JB/T8527-1997

法蘭標準：GB/T9113-2000

長度標準：GB/T12221-1989

檢驗標準：GB/T13927-1992


產品概述

電動對夾式硬密封蝶閥主要由電動執行器和對夾硬密封蝶閥組裝而成，硬密封蝶閥采用三偏心多層次金屬硬密封結構，具有耐磨損抗沖刷的性能。被廣泛用于冶金、電力、石油化工、制藥以及給排水工業管道上作介質的管道上。通過以（220V、380V）電源電壓作為驅動動力接受工業自動化儀表控制系統輸出的（4~20mA）信號推動閥桿帶動蝶板（0-90°）旋轉來完成蝶閥的開關和調節。


產品特點

1、本閥采用三偏心密封結構，閥座與蝶板磨損小。具有金屬硬密封和彈性密封的雙重優點無論在低溫和高溫的情況下，具有良好的密封性，以及耐腐蝕等特點。

2、密封面采用堆焊鈷基硬質合金，密封面耐磨損，強度高，過流面積大，流阻小。具有雙向密封功能，安裝時不受介質流向的限制，不受空間位置的影響。



主要性能規范

公稱通徑DN(mm) DN50～1200
公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5
試驗壓力 強度試驗 0.9 1.5 2.4 3.75
密封試驗 0.66 1.1 1.76 2.75
低壓氣密試驗 0.5～0.7
適用介質 空氣、水、污水、蒸氣、煤氣、油品等
適用溫度 碳鋼：-29℃～400℃ 、不銹鋼：-40℃～600℃

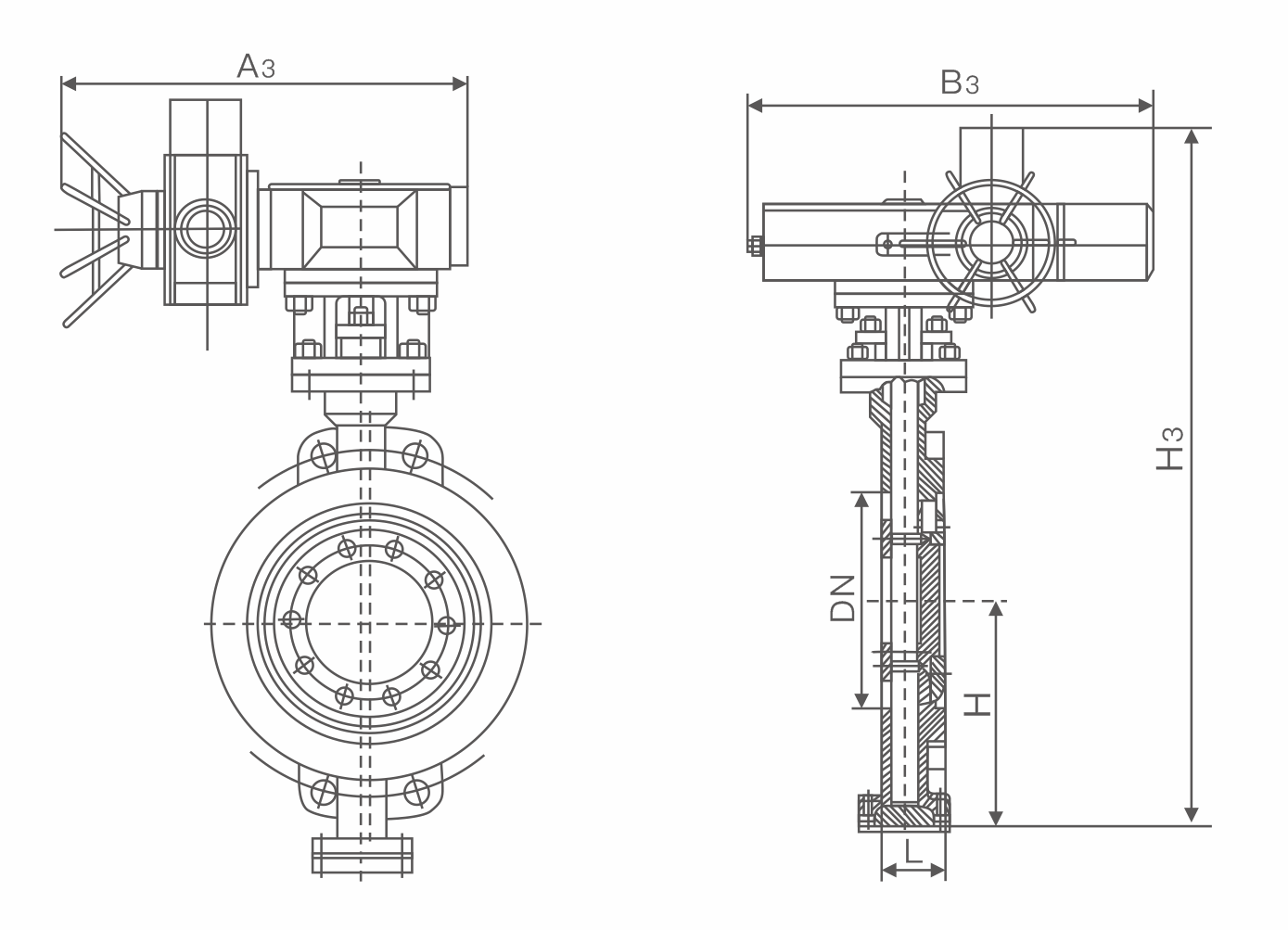

主要外形連接尺寸

公稱通徑

(DN)

主要尺寸 法蘭尺寸
L H H1 1.0MPa 1.6MPa 2.5MPa
D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 43 112 530 165 125 4-18 165 125 4-18 165 125 4-18
65 46 115 530 185 145 4-18 185 145 4-18 185 145 8-18
80 46 120 565 200 160 4-18 200 160 8-18 200 160 8-18
100 52 138 600 220 180 8-18 220 180 8-18 235 190 8-22
125 56 164 640 250 210 8-18 250 210 8-18 270 220 8-26
150 56 175 705 285 240 8-22 285 240 8-22 300 250 8-26
200 60 200 775 340 295 8-22 340 295 12-22 360 310 12-26
250 68 243 945 395 350 12-22 405 355 12-26 425 370 12-30
300 78 250 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 78 280 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 102 305 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 114 350 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 127 380 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 154 445 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 165 480 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 190 530 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 203 580 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 216 650 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 254 760 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
