法蘭中心板式蝶閥(蝸輪)

法蘭中心板式蝶閥(蝸輪)

產品型號：D341X
公稱壓力： PN1.0～1.6MPa
公稱通徑： DN50～DN1400
連接方式： 法蘭
使用介質： 水、油、氣及各種腐蝕性介質
適用溫度： -10～150℃
連接標準： GB·ANSI·DIN·API·ISO·BS
閥體材質： 鑄鐵；球墨鑄鐵
閥座材質： 橡膠
閥板材料： 不銹鋼；球墨鑄鐵

產品概述

      蝸輪法蘭式軟密封蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。


技術標準

      1、作為管路中調節或截斷介質的設備。
      2、適用于手柄控制裝置(DN50~300)，蝸輪蝸桿、電動及氣動控制裝置。
      3、設計與制造標準符合GB/T12238。
      4、壓力試驗符合GB/T13927。
      5、結構長度符合GB/T12221。
      6、側法蘭標準符合GB/T17241.6。


產品特征

      1、可以配用手柄、蝸輪蝸桿傳動、電動或氣動控制裝置。
      2、減小轉動力矩，支撐閥桿，并使其與閥體有效分離，減小閥桿的磨損。
      3、經過拋光處理，與閥座精密配合。
      4、實現氣密性試驗零泄漏要求。啟閉力矩小，延長閥座使用壽命。
      5、閥桿密封不易變形，從而避免了通常的閥桿泄漏現象。
      6、精度高，強度大，適用于手柄及其它控制裝置的安裝。
      7、牢固連接閥桿與閥板，具有防振脫特點，且易于更換。
      8、精度高，可靠性強，便于控制閥板啟閉。
      9、整體支撐性好，固定穩定，抗拉、防泄漏。
      10、輔助防止軸端泄漏。

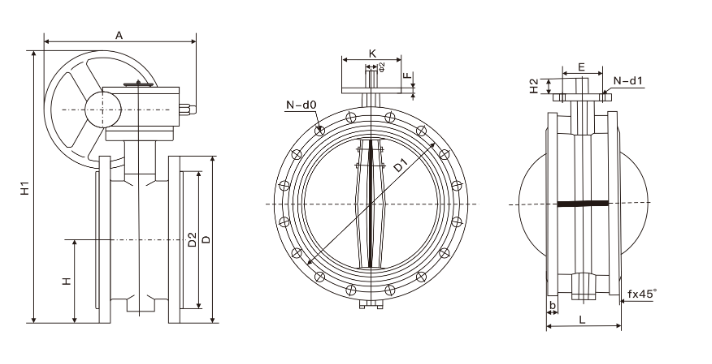

主要外形尺寸及重量（PN1.0/1.6MPa）

DN L D D1 D2 b f N-d0 A K E F H H1 H2 Φ2 N-d1
50 108 165 125 102 18 3 4-Φ18 180 65 50 13 83 338 28 12.6 4-Φ7
65 112 185 145 122 18 3 8-Φ18 180 65 50 13 93 358 28 12.6 4-Φ7
80 114 200 160 138 20 3 8-Φ18 245 65 50 13 100 413 28 12.6 4-Φ7
100 127 220 180 158 20 3 8-Φ18 240 90 70 13 114 428 28 15.77 4-Φ10
125 140 250 210 188 22 3 8-Φ18 240 90 70 13 125 444 28 18.92 4-Φ10
150 140 285 240 212 22 3 8-Φ22 350 90 70 13 143 553 28 18.92 4-Φ10
200 152 340 295 268 24 3 12-Φ22 350 125 102 13 170 678 38 22.1 4-Φ12
250 165 405 355 320 26 3 12-Φ26 550 125 102 13 198 742 38 28.45 4-Φ12
300 178 460 410 378 28 4 12-Φ26 600 125 102 20 223 803 38 31.6 4-Φ12
350 190 520 470 438 30 4 16-Φ26 600 150 125 20 270 866 45 31.6 4-Φ14
400 216 580 525 490 32 4 16-Φ30 600 175 140 20 300 940 51 33.15 4-Φ18
450 222 640 585 550 40 4 20-Φ30 750 175 140 20 340 995 51 37.95 4-Φ18
500 229 715 650 610 44 4 20-Φ33 750 175 140 22 355 1058 57 41.12 4-Φ18
600 267 840 770 725 54 5 20-Φ36 750 210 165 30 410 1163 70 50.63 4-Φ22
700 292 910 840 795 40 5 24-Φ36 750 300 254 30 478 1283 66 63.35 8-Φ18
800 318 1025 950 900 42 5 24-Φ39 750 300 254 30 529 1398 66 63.35 8-Φ18
900 330 1125 1050 1000 44 5 28-Φ39 1250 300 254 34 584 1498 118 75 8-Φ18
1000 410 1255 1170 1115 46 5 28-Φ42 1500 300 254 34 357 1608 142 85 8-Φ18
1200 470 1485 1390 1330 52 5 32-Φ48 1500 350 298 34 799 1876 150 105 8-Φ22


冠環閥門服務體系（以下簡稱我司）
      隨著經濟高速發展，市場競爭越來越激烈，用戶對閥門產品的要求也越來越多，并且對服務的要求也越來越高；我司銷售部門為適應市場發展的要求，專業設立了服務培訓組，為服務質量添加完善的工作，我司的售前、售中、售后服務工作經由專業的銷售員來完成。

一、冠環閥門售前服務：
      做到技術與銷售的良好結合，讓用戶的每一次采購都有較好的服務體驗。
      ①進行采購前產品技術溝通和交流，主動給予建議。
      ②在進行產品型號選擇時考慮是否成本合理工礦效率等問題。
      ③不能達到工礦要求時，根據客戶的特殊要求，安排設計師合理改善。

二、冠環閥門售中服務：
      尊重每位用戶；給用戶一份省心，放心的整體價值服務。
      ①進行性價比：比價格，比質量，比服務，反思是否有不做到位的地方。
      ②嚴格按相關標準和技術要求進行閥門的檢測和試驗。
      ③在合作過程中，依照合同，保質保量準時交貨，隨時保持與用戶聯系。
      ④定制期間，相關技術人員可來我司進行產品監造和檢驗，同時，我司會提供該產品的結構圖及詳細文件資料，來做監造文件。
      ⑤對特殊工礦或定做的產品，可協商專業技術員親臨現場指導。
      ⑥我公司在發貨前以電話進行產品型號、口徑、數量、件數的確認。

三、冠環閥門售后服務：
      好的服務鑄就好的企業讓客戶無后顧之憂。
      ①按合同要求提供產品的合格證、檢驗報告、安裝說明書等。
      ②顧客在驗收產品過程中，如出現與合同要求不符時，我司接到顧客通知后兩小時內給予處理。
      ③我司提供十二個月的產品質保期，時間從驗收合格之日起計算。
      ④在正確安裝和使用下，出現產品質量問題，本公司將負責到底。

冠環閥門包修包換承諾：
      ①在正常的儲運、安裝、保養、使用條件下，因產品的質量問題不能正常使用時，提供三保四包: 保質、保量、保及時、包修、包換、包退、包損失。
      ②在接到質量信息反饋時，將在24小時內提出處理意見，并做到100小時內趕到現場做處理。
      ③可根據用戶需求協商提供備品、備件和安裝、調試、維修服務。

      為了讓您采購到滿意的閥門，減少閥門訂購過程出現的問題，也是提高我們工作人員的工作效率。我們希望您提供詳盡的訂貨需求，以便我們?yōu)槟岣吒艿降姆?wù)!


閥門訂貨說明：

      1、①產品名稱與型號，②公稱直徑，③閥體材質，④公稱壓力，⑤使用介質，⑥使用溫度，⑦驅動方式，⑧是否帶附件，以便我們的為您正確選型。

      2、如有特殊要求時請在訂購產品時注明。

      3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

      4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。


歡迎您訪問我們的網站，如有任何疑問，您可以致電給我們，我們一定會盡心盡力為您提供高品質的服務，詳細咨詢：15000098987。
